BV-22F Кран шаровой с электроприводом EAR-A
Технические характеристики
Техническое описание
DN
15-100
Рабочая среда
воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана*
Напряжение питания
AC 220В /DC 24В
Сигнал вх/вых
4-20 мА
Максимальная температура, °С
200
Минимальная температура, °С
-60 (не допускается замерзание/ кристаллизация рабочей среды в корпусе крана)
Корпус крана
Нержавеющая сталь AISI 304/AISI 316
Шар
Нержавеющая сталь AISI 304/AISI 316
Уплотнение шара
PTFE
Корпус привода
Алюминиевый сплав
Пылевлагозащита
IP67
Дополнительная информация

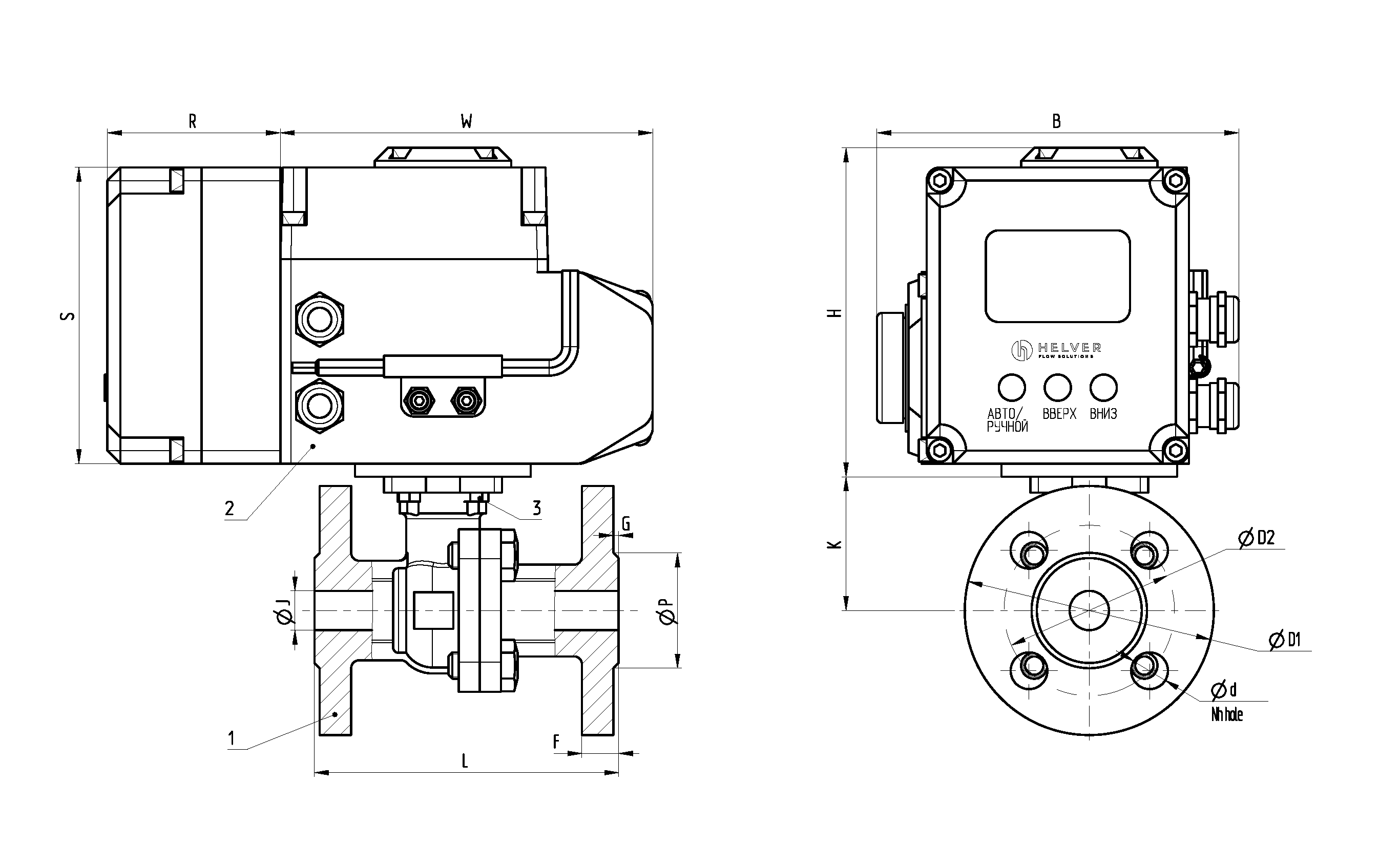

Габариты
| Размер, мм | L | J | P | F | G | K | D1 | D2 | d | Nh | H | B | W | R | S |
| 15 | 116 | 15 | 44 | 14 | 2 | 51 | 95 | 65 | 14 | 4 | 126 | 138 | 142 | 66 | 113 |
| 20 | 122 | 20 | 57 | 17 | 3 | 55 | 105 | 75 | 14 | 4 | 126 | 138 | 142 | 66 | 113 |
| 25 | 128 | 25 | 67 | 17 | 3 | 60 | 115 | 85 | 14 | 4 | 126 | 138 | 142 | 66 | 113 |
| 32 | 131 | 32 | 77 | 17 | 3 | 72 | 140 | 100 | 18 | 4 | 126 | 138 | 142 | 66 | 113 |
| 40 | 143 | 38 | 85 | 17 | 4 | 76 | 150 | 110 | 18 | 4 | 128 | 143 | 165 | 66 | 113 |
| 50 | 153 | 50 | 100 | 19 | 4 | 84 | 165 | 125 | 18 | 4 | 128 | 157 | 190 | 66 | 113 |
| 65 | 173 | 65 | 122 | 19 | 4 | 100 | 185 | 145 | 18 | 4 | 128 | 157 | 190 | 66 | 113 |
| 80 | 180 | 80 | 135 | 21 | 4 | 115 | 200 | 160 | 18 | 8 | 128 | 157 | 190 | 66 | 113 |
| 100 | 195 | 100 | 155 | 21 | 4 | 135 | 220 | 180 | 18 | 8 | 158 | 184 | 235 | 66 | 113 |
