BV-22F Кран шаровойдвухсоставной
Технические характеристики
Техническое описание
Рабочая среда
воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана*
Максимальная температура, °С
200
Минимальная температура, °С
-60 (не допускается замерзание/ кристаллизация рабочей среды в корпусе крана)
Корпус крана
Нержавеющая сталь AISI 304/AISI 316
Шар
Нержавеющая сталь AISI 304/AISI 316
Уплотнение шара
PTFE
Дополнительная информация
А
Все краны оснащены монтажным фланцем установки привода по ISO 5211
Б
Фиксатор положения на рукоятке для предотвращения случайного открытия/закрытия
В
Ограничитель хода рукоятки
Г
Мягкое уплотнение седла из материала PTFE обеспечивает герметичность
Д
Материал корпуса и шара выполнены из нержавеющей стали

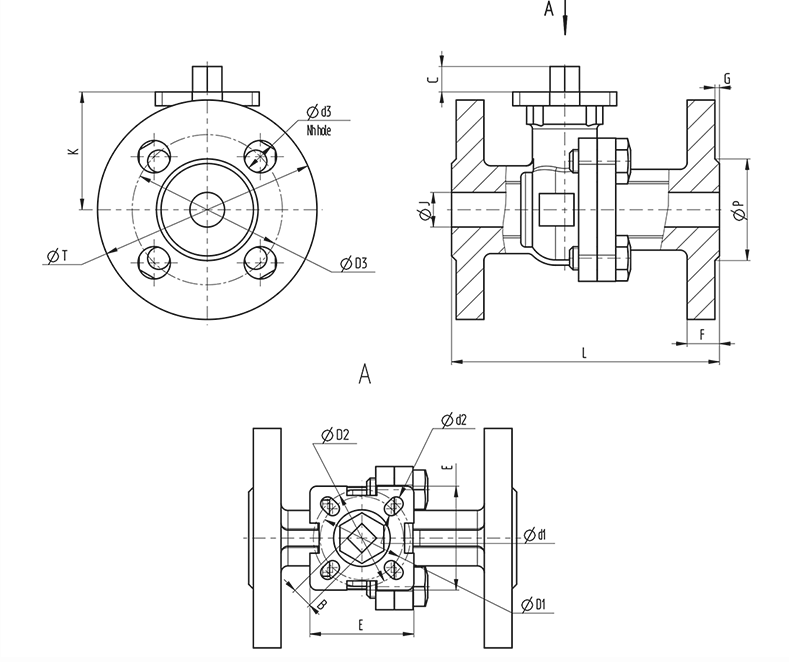

Габариты
| Размер, мм | B | C | D1 | D2 | D3 | d1 | d2 | d3 | Nh | E | F | J | G | K | L | P | T | Масса, кг |
| 15 | 9 | 11 | 36 | 42 | 65 | 6 | 6 | 14 | 4 | 45 | 14 | 15 | 2 | 51 | 116 | 44 | 95 | 2,242 |
| 20 | 9 | 13 | 36 | 42 | 75 | 6 | 6 | 14 | 4 | 45 | 17 | 20 | 3 | 55 | 122 | 57 | 105 | 2,879 |
| 25 | 11 | 12 | 42 | 50 | 85 | 6 | 7 | 14 | 4 | 51 | 17 | 25 | 3 | 60 | 128 | 67 | 115 | 3,6 |
| 32 | 11 | 12 | 42 | 50 | 100 | 6 | 7 | 18 | 4 | 51 | 17 | 32 | 3 | 72 | 131 | 77 | 140 | 5 |
| 40 | 14 | 16 | 50 | 70 | 110 | 7 | 9 | 18 | 4 | 69 | 17 | 38 | 4 | 76 | 143 | 85 | 150 | 6 |
| 50 | 14 | 17 | 50 | 70 | 125 | 7 | 9 | 18 | 4 | 69 | 19 | 50 | 4 | 84 | 153 | 100 | 165 | 8 |
| 65 | 17 | 18 | 70 | 102 | 145 | 9 | 11 | 18 | 4 | 95 | 19 | 65 | 4 | 100 | 173 | 122 | 185 | 11,5 |
| 80 | 17 | 23 | 70 | 102 | 160 | 9 | 11 | 18 | 8 | 95 | 21 | 80 | 4 | 115 | 180 | 135 | 200 | 14 |
| 100 | 17 | 16 | 70 | 102 | 180 | 9 | 11 | 18 | 8 | 95 | 21 | 100 | 4 | 135 | 195 | 155 | 220 | 17,5 |
