BV-22F Кран шаровой с редуктором
Технические характеристики
Техническое описание
Рабочая среда
воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана*
Максимальная температура, °С
200
Минимальная температура, °С
-60 (не допускается замерзание/ кристаллизация рабочей среды в корпусе крана)
Корпус крана
Нержавеющая сталь AISI 304/AISI 316
Шар
Нержавеющая сталь AISI 304/AISI 316
Уплотнение шара
PTFE
Дополнительная информация

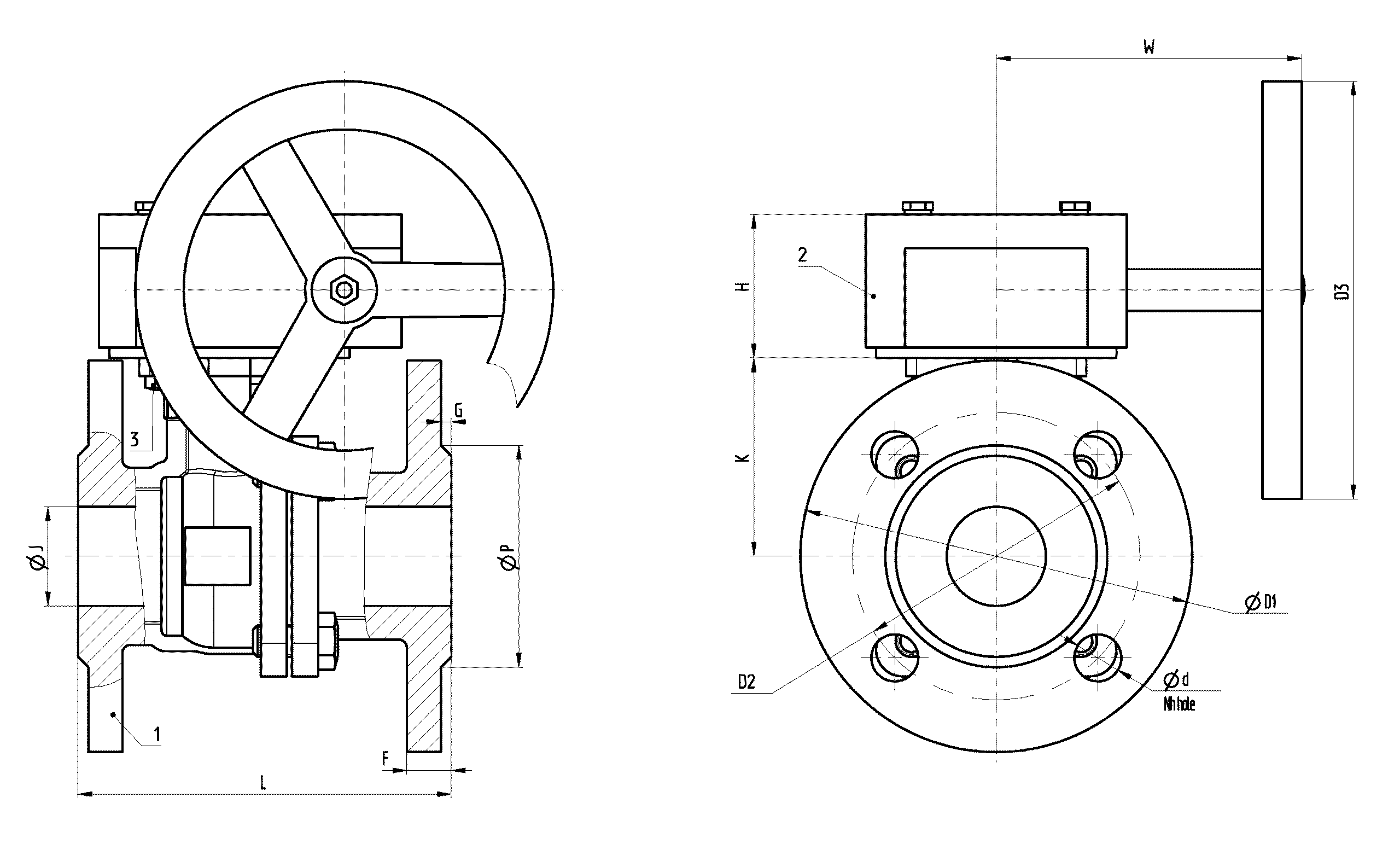

Габариты
| Размер, мм | L | J | P | F | G | K | D1 | D2 | d | Nh | U | H | D3 | W |
| 40 | 143 | 38 | 85 | 17 | 4 | 76 | 150 | 110 | 18 | 4 | 24 | 55 | 160 | 117 |
| 50 | 153 | 50 | 100 | 19 | 4 | 84 | 165 | 125 | 18 | 4 | 24 | 55 | 160 | 117 |
| 65 | 173 | 65 | 122 | 19 | 4 | 100 | 185 | 145 | 18 | 4 | 30 | 71 | 265 | 163 |
| 65 | 173 | 65 | 122 | 19 | 4 | 100 | 185 | 145 | 18 | 4 | 50 | 70 | 265 | 169 |
| 80 | 180 | 80 | 135 | 21 | 4 | 115 | 200 | 160 | 18 | 8 | 30 | 71 | 265 | 163 |
| 80 | 180 | 80 | 135 | 21 | 4 | 115 | 200 | 160 | 18 | 8 | 50 | 70 | 265 | 169 |
| 100 | 195 | 100 | 155 | 21 | 4 | 135 | 220 | 180 | 18 | 8 | 30 | 71 | 265 | 163 |
| 100 | 195 | 100 | 155 | 21 | 4 | 135 | 220 | 180 | 18 | 8 | 50 | 70 | 265 | 169 |
