BV-21F Кран шаровой резьбовой с редуктором
Технические характеристики
Техническое описание
Рабочая среда
воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана*
Корпус крана
Нержавеющая сталь AISI 304/AISI 316
Шар
Нержавеющая сталь AISI 304/AISI 316
Уплотнение шара
PTFE
Максимальная температура, °С
200
Минимальная температура, °С
-60 (не допускается замерзание/ кристаллизация рабочей среды в корпусе крана)

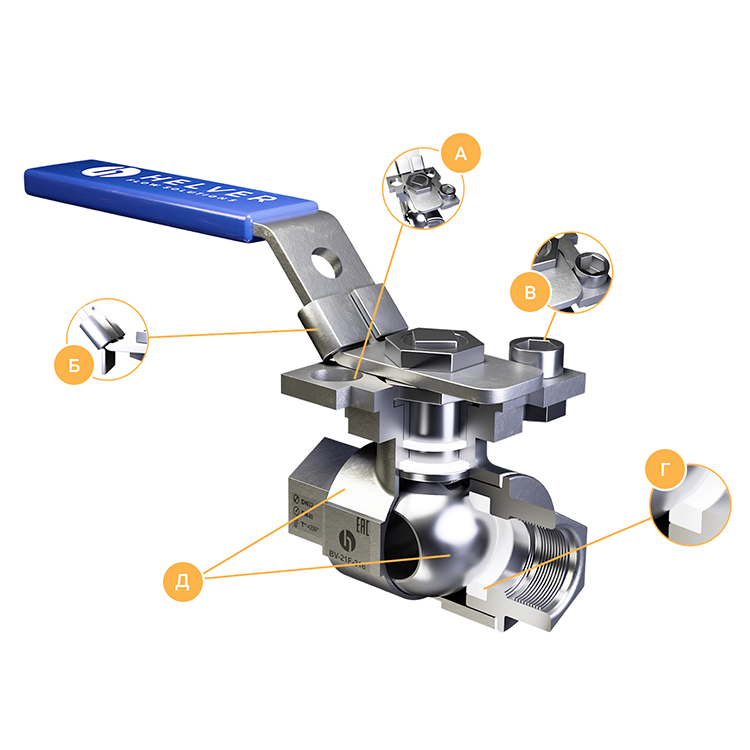

Дополнительная информация
А
Все краны оснащены монтажным фланцем установки привода по ISO 5211
Б
Фиксатор положения на рукоятке для предотвращения случайного открытия/закрытия
В
Ограничитель хода рукоятки
Г
Мягкое уплотнение седла из материала PTFE обеспечивает герметичность
Д
Материал корпуса и шара выполнены из нержавеющей стали
Габариты
| Размер, мм | in | L | G | K | Q | U | H | D3 | W |
| 40 | 1,5" | 106 | G11/2" | 71 | 36 | 24 | 55 | 160 | 117 |
| 50 | 2" | 120 | G2" | 78 | 44 | 24 | 55 | 160 | 117 |
| 65 | 2,5" | 146 | G21/2" | 95 | 58 | 30 | 71 | 265 | 163 |
| 65 | 2,5" | 146 | G21/2" | 95 | 58 | 50 | 70 | 265 | 169 |
Технические характеристики
Рабочая среда
воздух, вода, насыщенный пар (до 8 бар(и) 165 °С), масло и другие жидкости и газы, совместимые с материалами и уплотнениями корпуса крана*
Корпус крана
Нержавеющая сталь AISI 304/AISI 316
Шар
Нержавеющая сталь AISI 304/AISI 316
Уплотнение шара
PTFE
Максимальная температура, °С
200
Минимальная температура, °С
-60 (не допускается замерзание/ кристаллизация рабочей среды в корпусе крана)
